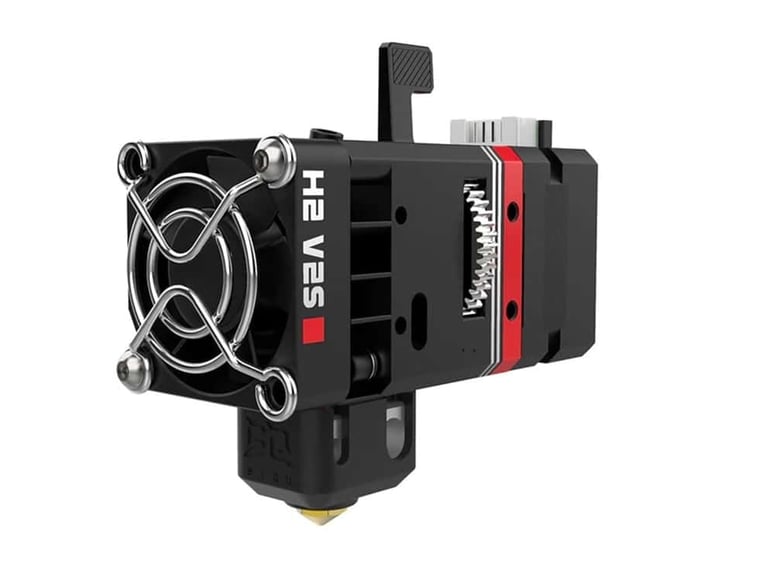

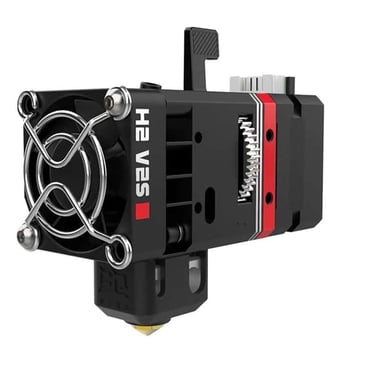

🔧 Remplacer la tête d’extrusion de la Comgrow T500 par le BIQU H2 V2S

Tu veux booster ta Comgrow T500 ? Voici comment remplacer sa tête d’extrusion par le BIQU H2 V2S, un extrudeur direct drive léger, compact et ultra efficace. Ce guide couvre tout : impression du support, ajout d’inserts thermiques, montage, et configuration sous Klipper.

🧩 composants :

• Extrudeur BIQU H2 V2S

• Comgrow T500

🧱 Outils recommandés :

• Filament PETG - ABS - ASA

• Clés Allen, vis M3

• Gaine pour câble

• Ficher STL sur Printables

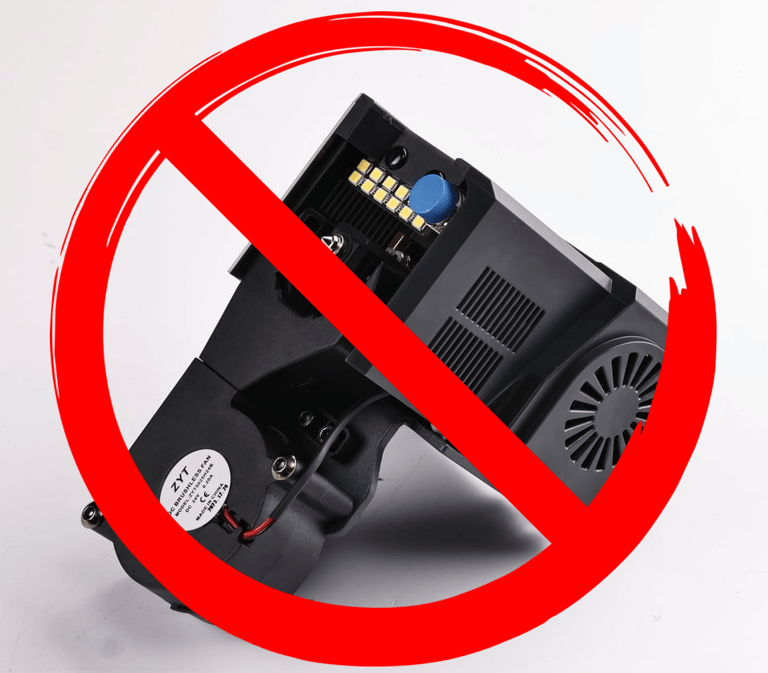

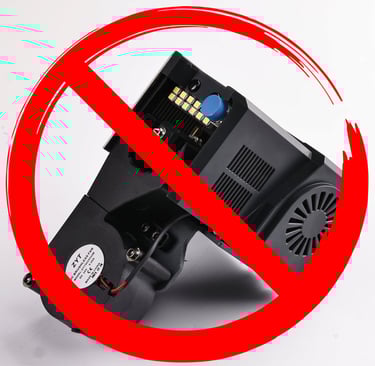

🔧 Étape 0 – Retirer l’extrudeur d’origine de la Comgrow T500

Avant de monter le BIQU H2 V2S, il faut enlever proprement l’extrudeur d’origine. Cette étape est simple, mais demande de l’attention pour ne pas endommager le câblage ni la mécanique.

Vidéo de la chaîne Comgrow Official.

🧰 Outils nécessaires :

• Clés Allen (2.5 mm et 3 mm)

• Pince coupante

• Pince à dénuder

• Fer à souder

• Kit d'insertion d'écrou en laiton thermofusible

• Pack écrous filetés en laiton

• Gaine thermorétractable ou ruban isolant

📋 Étapes de démontage :

1. Débranche l’imprimante complètement

   ⚠️ Aucune tension ne doit rester sur la machine pour éviter tout court-circuit.

2. Retire le support de ventilation et les ventilateurs

   • Dévisse le ventilateur de couche et celui de la buse

   • Débranche les câbles ou note bien leur ordre pour plus tard

3. Dévisse l’extrudeur d’origine

   • Enlève les vis qui le fixent au chariot de l’axe X

   • Attention : certains modèles ont une plaque métallique ou un support plastique, à conserver si réutilisable

4. Libère le faisceau de câbles

   • Coupe les colliers ou gaines qui maintiennent les fils

   • Repère et note les fils (moteur, thermistance, cartouche chauffante, ventilateurs)

5. Déconnecte les fils d’origine (option 1 – connecteurs)

   • Si tout est sur connecteurs, tu peux simplement les débrancher

6. OU Coupe les fils proprement (option 2 – soudure)

   • Si les fils sont soudés ou collés ensemble :

     • Coupe à 5-8 cm du connecteur

     • Laisse assez de fil pour souder ensuite vers le BIQU H2

     • Utilise une étiquette ou du ruban pour marquer chaque fil

7. Nettoie le chariot

   • Enlève la poussière ou les résidus de filament

   • Prépare la surface pour accueillir le nouveau support imprimé du BIQU H2

📸 Tu peux illustrer cette section avec :

• Photo du démontage

• Avant/Après de l'extrudeur

• Schéma des connecteurs

✅ Tu es maintenant prêt à :

➡️ Imprimer le support du BIQU H2
➡️ Poser les inserts thermiques
➡️ Passer au câblage, comme vu plus haut

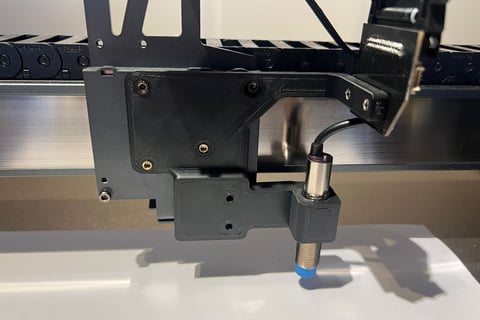

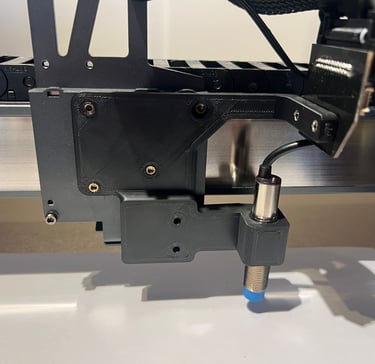

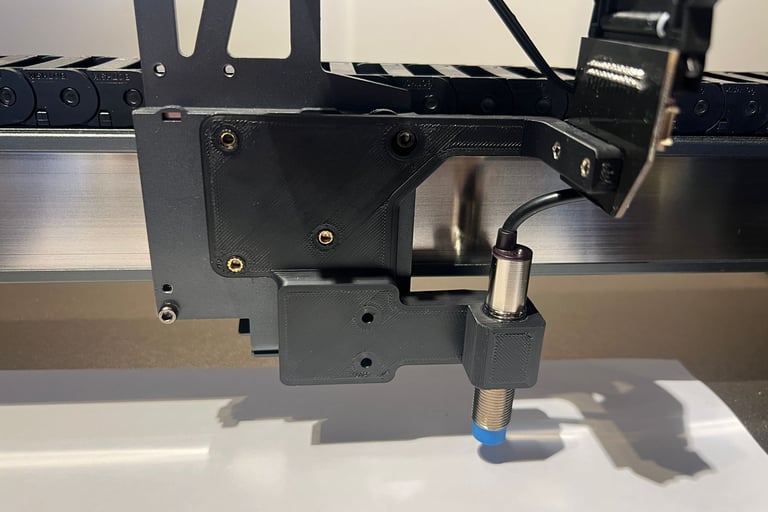

🧱 Étape 1 – Imprimer le support pour le BIQU H2 V2S

La tête d’origine de la T500 n’est pas compatible avec le BIQU H2. Il faut imprimer un support adapté.

📦 Où trouver le fichier ?

• Plateformes : Printables / Thingiverse

• Recherchez : BIQU H2 mount Comgrow T500

• Ou je peux te modéliser un support sur mesure

Matériau conseillé : PETG ou ABS
Astuce : prévois des trous pour inserts M3 thermiques.

🔥 Étape 2 – Fixation avec inserts thermofusibles

🔧 Procédure :

1. Chauffe ton fer à ~200 °C

2. Place l’insert dans le trou imprimé

3. Presse doucement avec l’embout

4. Laisse refroidir

Résultat : support démontable proprement, pas de plastique abîmé.

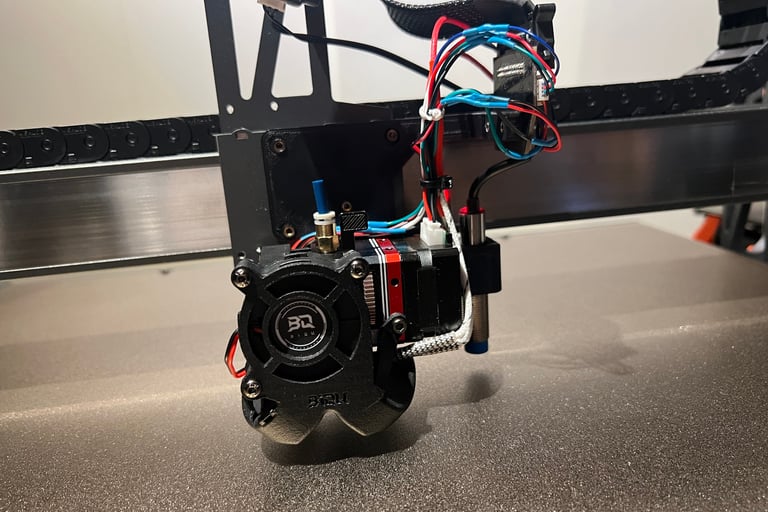

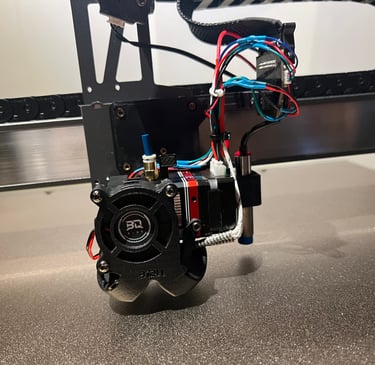

🛠️ Étape 3 – Montage du BIQU H2

1. Visse le BIQU H2 sur le support avec vis M3 + inserts

2. Fixe l’ensemble au chariot X de la T500

3. Gère les câbles proprement (gaine, support câble imprimé…)

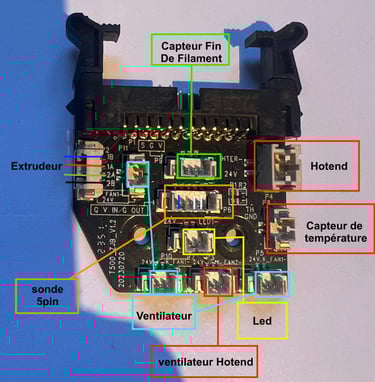

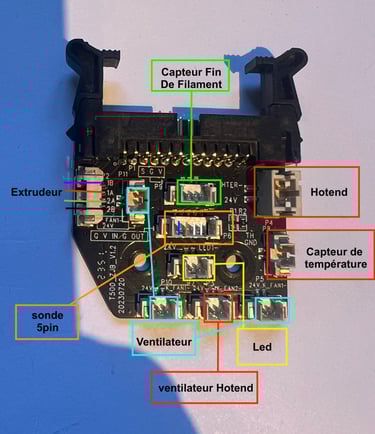

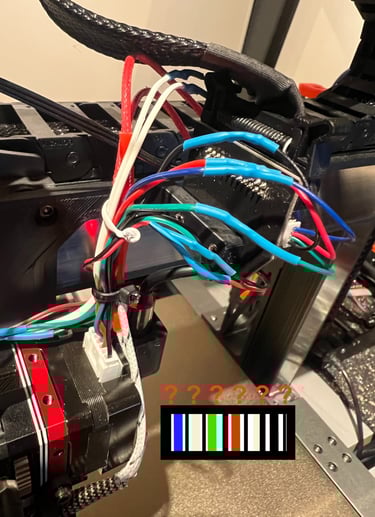

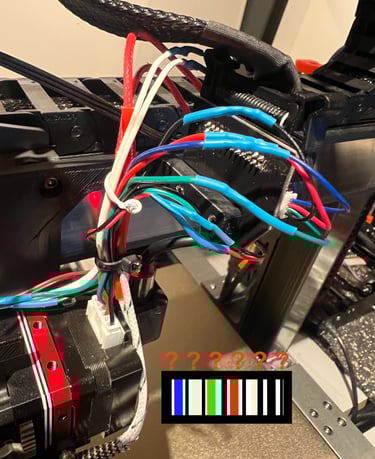

⚙️ Étape 4 – Connexions électriques

• Moteur pas à pas (vérifie les couleurs)

• Thermistance (EPCOS 100K)

• Cartouche chauffante

• Ventilateurs (hotend + ventilation de couche)

🧠 Étape 5 – Configuration Klipper

Dans ton fichier printer.cfg,

🔧 Calibrations importantes :

✅ Résultat final

✔️ Extrudeur direct léger, performant
✔️ Compatibilité TPU, PETG, PLA, ABS
✔️ Refroidissement optimisé
✔️ Klipper : vitesses élevées, précision
✔️ Montage solide avec inserts thermiques

🔗 Liens utiles à insérer

BIQU H2 V2S https://refrr.app/wlb1yB94Fb/115026

Avis sur le remplacement de la tête d’extrusion de la Comgrow T500 par le Biqu H2 V2S

J’ai installé le Biqu H2 V2S sur ma Comgrow T500, mais je suis déçu. La sonde est très mal placée, ce qui empêche de sonder correctement tout le plateau de 500 x 500 mm. Cela réduit donc la surface imprimable effective à environ 400 x 400 mm. Cette limitation cause une perte importante de zone d’impression, et la qualité de la première couche en pâtit, avec une adhérence moins bonne qu’avec l’extrudeur d’origine. Pour moi, cette modification n’a pas apporté les améliorations attendues.

Cela dit, si vous avez déjà cet extrudeur sous la main, cela peut quand même vous dépanner.

★★★

★★
